v230d01自力式壓力調節閥
一、V230D01自力式壓力調節閥 產品概述
|
上海霜恒專業生產的V230D01自力式（閥后）壓力調節閥由控制閥門、 執行器和一個設定壓力的彈簧組成。 V230D01自力式（閥后）壓力調節閥屬于自力式調節閥，該閥適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中的閥后壓力控制，當閥后壓力升高時，控制閥關閉。 工作原理：工藝介質的閥前壓力P1經過閥芯、閥座的節流后變?yōu)殚y后壓力P2，同時P1通過控制管線輸入到執行器的上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥前壓力。當閥前壓力P1增加時，P1作用在頂盤上的作用力也隨之增加。此時，頂盤上的作用力大于彈簧的反作用力，使閥芯向離開閥座方向移動，直到頂盤的作用力與彈簧反作用力相平衡為止。這時，閥芯與閥座之間流通面積變大，流阻變小，從而使P1降為設定值。同理，當閥前壓力P1降低時，作用方向與上述相反，這就是閥前壓力調節時的工作原理。 當需要改變閥前壓力P1的設定值時，可調整調節螺母。 |
二、V230D01自力式壓力調節閥 產品型號和圖片
|
|

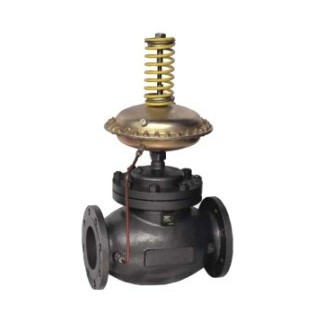

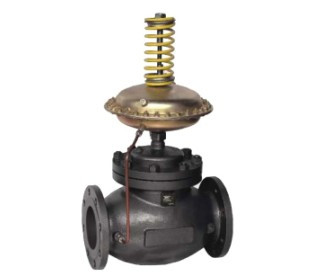

V230D01自力式壓力調節閥
|
三、V230D01自力式壓力調節閥 主要參數
| V230D01自力式壓力調節閥零部件材料 | ||
| 閥體 | 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti） | |
| 閥芯材料 | 硬密封 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） |
| 軟密封 | 不銹鋼鑲嵌橡膠圈 | |
| 壓力平衡元件 | 不銹鋼波紋管（DN15～125）、平衡膜片（DN150～250） | |
| 閥座 | CF8、CF8M | |
| 閥桿 | 304、316 | |
| 膜蓋 | 鋼板鍍鋅 | |
| 膜片 | EPDM或FKM夾纖維 | |
| V230D01自力式壓力調節閥允許工作溫度 | |
| 15～125mm | 150～250mm |
| ≤150℃ | ≤140℃ |
| 冷卻罐≤200℃ | 冷卻罐和加長件≤200℃ |
| 冷卻罐和散熱片≤350℃ ※ | 冷卻罐和加長件≤300℃ ※ |
| ≤150℃ | |
| 注：※表示該閥允許工作溫度，僅當介質為蒸汽時有效，且耐溫至350℃需選用PN40的閥體。 | |
| V230D01自力式壓力調節閥額定流量系數、噪音衡量系數、允許壓差 | ||||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 400 |
| 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 |
| 1.6 | 1.5 | 1.2 | 1.0 | |||||||||
| 2.0 | ||||||||||||
四、V230D01自力式壓力調節閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質(包括公稱壓力、溫度、粘度或酸堿性)，3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
